Calibrador de Alturas Tipos, Uso y Lectura

El calibrador de alturas es una herramienta esencial para aquellos que necesitan realizar mediciones precisas de alturas y profundidades.

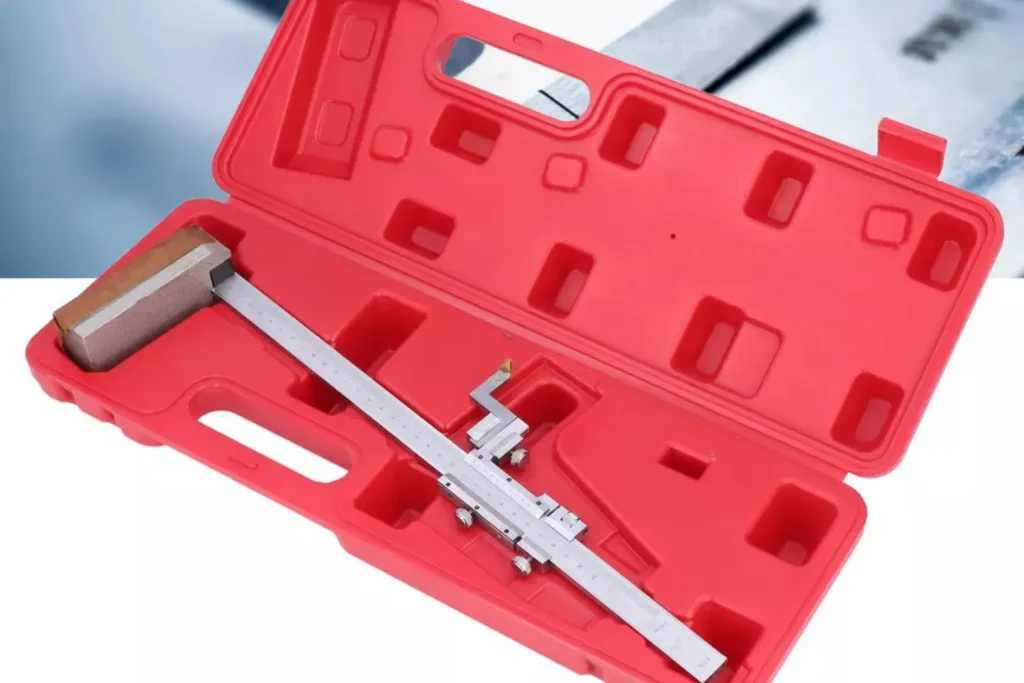

¿Qué es el calibrador de alturas?

El calibrador de alturas, también conocido como vernier de altura o medidor de alturas, es una herramienta de medición utilizado para determinar la altura de objetos o distancias verticales con alta precisión. Es una variante del calibrador vernier estándar, pero en lugar de medir longitudes lineales, está diseñado específicamente para medir alturas o profundidades.

Tipos de calibrador de alturas

En cuanto a los tipos de calibradores de alturas, existen varias variantes dependiendo de su diseño y aplicación. Algunos de los tipos comunes son:

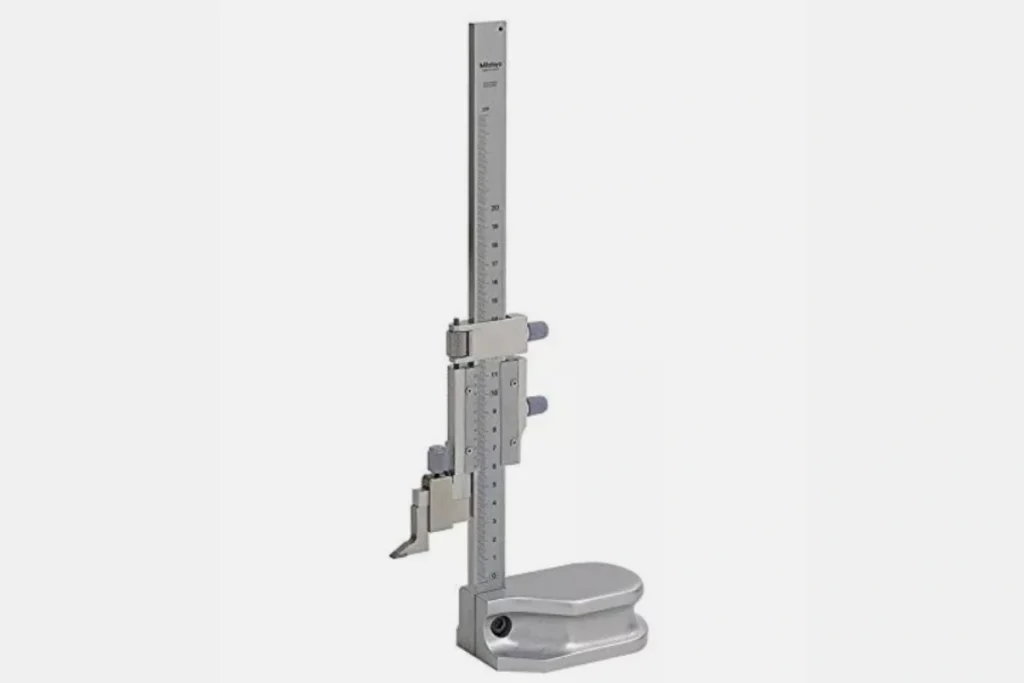

Calibrador de altura con vernier

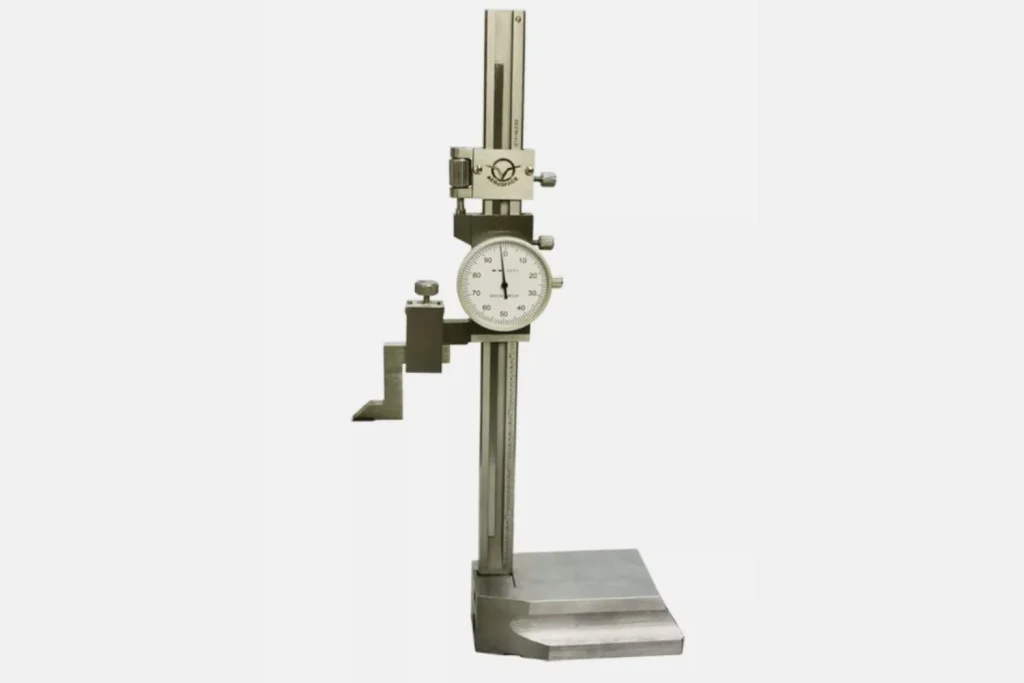

Calibrador de altura con carátula

Calibrador de altura digital

Cursos Destacados:

introduccion-a-la-metrologia-conceptos-basicos

Introducción a la metrología.

Metrología Dimensional Básico

Metrología aplicada a la mecánica

Aplicaciones del vernier de alturas:

El vernier de altura tiene diversas aplicaciones en diferentes campos debido a su capacidad para medir alturas con alta precisión. Algunas de las aplicaciones más comunes son:

Industria y manufactura: En talleres y fábricas, el vernier de altura se utiliza para medir la altura de piezas, componentes y herramientas con gran precisión. Esto es fundamental en la fabricación y montaje de maquinaria, equipos y dispositivos.

Metrología y calibración: El vernier de altura se utiliza para calibrar y verificar la precisión de otros instrumentos de medición, ya que proporciona mediciones muy exactas.

Inspección y control de calidad: En la industria de control de calidad, el vernier de altura se emplea para asegurar que los productos fabricados cumplan con las tolerancias y especificaciones requeridas.

Trabajo en metales y carpintería: En trabajos de metalistería y carpintería, el vernier de altura se emplea para medir y marcar alturas, profundidades y dimensiones en las piezas de trabajo.

Metrología dimensional: En laboratorios y entornos de investigación científica, el vernier de altura se utiliza para mediciones precisas de altura en experimentos y estudios.

Ingeniería y diseño: En ingeniería y diseño mecánico, el calibrador Vernier de alturas se utiliza para tomar medidas precisas de alturas y dimensiones en planos, modelos y prototipos.

Partes del calibrador de alturas:

Base: Es una regla metálica plana que se coloca en el objeto cuya altura se quiere medir.

Cursor: Es una pieza móvil que se desliza verticalmente a lo largo de la base.

Escala Vernier: Es una escala secundaria grabada en el cursor, que se alinea con la escala principal de la base para obtener una lectura más precisa.

Tornillo de ajuste: Algunos vernier de altura tienen un tornillo de ajuste que permite calibrar el instrumento para asegurarse de que las mediciones sean precisas.

Ventajas del vernier de altura

Precisión: El calibrador Vernier de alturas proporciona mediciones precisas de alturas y profundidades con una alta resolución.

Versatilidad: Este tipo de calibrador puede medir tanto alturas externas como internas, lo que lo hace muy versátil en una variedad de situaciones de medición.

Facilidad de uso: A pesar de su alta precisión, el vernier de altura es relativamente fácil de usar.

Robustez y durabilidad: Suelen estar fabricados con materiales resistentes y duraderos, como el acero inoxidable, que garantizan su longevidad y su capacidad para soportar condiciones de trabajo difíciles.

Capacidad para medir alturas internas: Una de las principales ventajas es su capacidad para medir alturas internas, como la profundidad de agujeros o cavidades.

Rango de medición amplio: Los calibradores Vernier de alturas están disponibles en una variedad de tamaños y rangos de medición, lo que los hace adecuados para una amplia gama de aplicaciones.

¿Cómo se usa el vernier de altura?

Para utilizar un vernier de altura de manera adecuada, sigue estos pasos:

Antes de comenzar asegúrate de que el vernier esté limpio y en buenas condiciones. Verifica que la escala vernier esté libre de suciedad y que el cursor se deslice suavemente a lo largo de la base. Si el vernier tiene un tornillo de ajuste, asegúrate de que esté bien calibrado antes de comenzar las mediciones.

Paso: 1

Colocación del objeto: Coloca el objeto cuya altura quieres medir sobre una superficie plana y nivelada. Asegúrate de que el objeto esté en posición vertical y que la parte superior sea perpendicular a la base del vernier.

Paso: 2

Alineación del vernier: Coloca el vernier de altura sobre el objeto, asegurándote de que la base esté en contacto con la parte superior del objeto. Asegúrate de que el vernier esté en posición vertical y perpendicular al objeto.

Paso: 3

Desliza el cursor: Desliza el cursor hacia abajo a lo largo de la base hasta que haga contacto con la parte superior del objeto. Asegúrate de que el cursor se deslice suavemente y con precisión. No ejerzas demasiada fuerza que pueda dañar el objeto o el vernier.

Paso: 4

Lectura de la medida: Observa la posición del borde inferior del cursor en la escala principal de la base. Lee el valor que se encuentra justo en la parte inferior del cursor. Este valor representa la parte entera de la medida de altura.

Paso: 5

Escala Vernier: A continuación, busca la línea del vernier que mejor se alinee con una línea de la escala principal. La alineación precisa te permitirá obtener la parte decimal de la medida de altura.

Paso: 6

Registro de la medida: Suma el valor leído en la escala principal con el valor del vernier. La suma de ambos valores te dará la medida completa de la altura del objeto.

Paso: 7

Precisión: Si el vernier de altura tiene un tornillo de ajuste, puedes realizar pequeños ajustes para lograr una mayor precisión en la medición.

Consejos prácticos para su buen uso:

Ajusta la altura adecuadamente: Asegúrate de que la base del calibrador esté firmemente apoyada sobre una superficie plana y estable para evitar oscilaciones que puedan afectar la precisión de la medición.

Mantén perpendicularidad: Cuando realices una medición de altura, asegúrate de que el medidor de profundidad esté perpendicular a la superficie del objeto para obtener una medición precisa.

Evita la presión excesiva: No apliques una presión excesiva al realizar una medición de altura con el calibrador.

Verifica la alineación de las escalas: Antes de cada medición, verifica que las escalas estén correctamente alineadas y que el indicador de cero esté en posición. Si es necesario, ajusta el calibrador para asegurar una lectura precisa.

Practica la técnica: Tómate tu tiempo para familiarizarte con el uso del calibrador de alturas y practica la técnica de medición hasta que te sientas cómodo y seguro.

Mantenimiento y cuidado:

Limpieza regular: Después de cada uso, limpia el calibrador con un paño suave y seco para eliminar cualquier suciedad, residuo de aceite u otros contaminantes.

Evita la corrosión: Aplica un ligero recubrimiento de aceite protector o lubricante en las partes metálicas para ayudar a prevenir la oxidación.

Almacenamiento adecuado: Guarda el calibrador en un estuche o caja protectora cuando no esté en uso para protegerlo del polvo, la humedad y los golpes.

Calibración periódica: Realiza una calibración periódica del calibrador de alturas para garantizar su precisión.

Evita sobrecargas: Evita aplicar fuerza excesiva al brazo móvil del calibrador, ya que esto podría dañar las partes internas y afectar la precisión de las mediciones.
