Transportador vernier universal, uso y lectura

Los vernier universal o analógicos, son herramientas de medición utilizados para obtener mediciones precisas de objetos pequeños.

Transportador vernier universal

¿Qué es el vernier universal?

El transportador Vernier universal es una herramienta de medición utilizada para medir y marcar ángulos con precisión en una variedad de aplicaciones técnicas y científicas. Combina las funciones de un transportador estándar con la precisión adicional proporcionada por un Vernier, lo que permite obtener mediciones angulares con una mayor resolución.

Componentes principales

Regla base: Es la parte principal del transportador y sirve como referencia para la medición de ángulos. Está graduada en grados y generalmente tiene una longitud que puede variar según el modelo del transportador.
Brazo móvil: Es un componente móvil que puede girar alrededor de la regla base. Permite ajustar el transportador para medir ángulos en diferentes posiciones.
Escala Vernier: Algunos transportadores Vernier universales están equipados con una escala Vernier que proporciona una mayor precisión en la medición de ángulos. Esta escala complementa la regla base y permite mediciones más exactas.
Carátula (opcional): En algunos modelos, se incluye una carátula que muestra la medida del ángulo con mayor precisión. La carátula facilita la lectura de las mediciones y puede estar graduada en minutos de arco para proporcionar una resolución aún mayor.

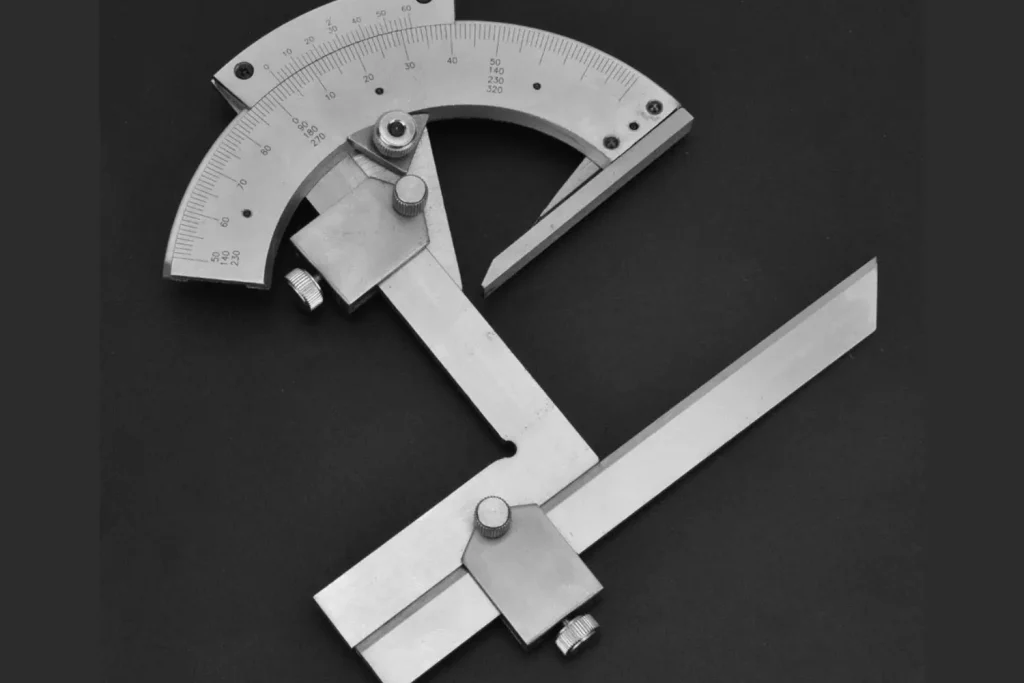

Ventajas del transportador vernier universal:

Alta precisión: El transportador Vernier universal proporciona mediciones angulares extremadamente precisas gracias a la incorporación del Vernier, que permite una resolución mayor que la de un transportador estándar.
Versatilidad: Este tipo de transportador es versátil y puede utilizarse en una amplia variedad de aplicaciones técnicas y científicas.
Facilidad de lectura: Algunos modelos vienen equipados con una carátula que muestra la medida del ángulo con mayor precisión.
Resolución mejorada: La escala Vernier proporciona una mayor resolución en la medición de ángulos en comparación con un transportador estándar.
Durabilidad: Los transportadores Vernier universales suelen estar fabricados con materiales resistentes y duraderos, como el acero inoxidable, que garantizan su longevidad y su capacidad para soportar condiciones de trabajo difíciles.
Facilidad de uso: A pesar de su alta precisión, vernier universal es relativamente fácil de usar. El proceso de medición de ángulos es sencillo y directo, lo que permite obtener resultados precisos con un mínimo esfuerzo y tiempo de aprendizaje.

Aplicaciones del transportador vernier universal

Ingeniería y construcción: En ingeniería civil y arquitectura, el transportador Vernier universal se utiliza para medir ángulos en el diseño y la construcción de estructuras, así como para la alineación precisa de componentes y elementos estructurales.
Fabricación de precisión: En la industria manufacturera, se utiliza para medir ángulos con precisión en la fabricación de piezas y componentes mecánicos, así como para la alineación de herramientas y maquinaria.
Metrología y control de calidad: En metrología industrial, se utiliza para realizar mediciones precisas de ángulos en la inspección de piezas y productos manufacturados, así como en el control de calidad para garantizar la conformidad con las especificaciones.
Ciencias y laboratorios: En campos científicos como la física, la química y la biología, el transportador Vernier universal se utiliza para medir ángulos en experimentos y análisis científicos, así como para la calibración y ajuste de instrumentos de laboratorio.
Trabajo de campo: En aplicaciones de campo, como la topografía y la cartografía, es utilizado para medir ángulos en levantamientos topográficos y mapas, así como para la orientación y la navegación en terrenos y paisajes.

Consejos prácticos para su uso:

Alineación precisa: Asegúrate de alinear correctamente el transportador con el ángulo que estás midiendo. Coloca la regla base sobre una superficie plana y ajusta el brazo móvil hasta que esté alineado con la línea o el borde del ángulo que deseas medir.
Lectura cuidadosa: Toma tu tiempo para leer las escalas de medición con precisión. Observa las marcas de graduación en la regla base y en el brazo móvil, así como en la escala Vernier o la carátula si están presentes. Asegúrate de leer correctamente la medida del ángulo.
Manejo suave: Manipula el transportador con cuidado para evitar movimientos bruscos que puedan afectar la precisión de la medición. Evita golpear o dejar caer el transportador, y asegúrate de mantenerlo en posición estable mientras realizas la medición.
Verificación de cero: Antes de realizar una medición, verifica que el transportador esté correctamente calibrado y que el indicador de cero esté ajustado correctamente. Esto es especialmente importante si el transportador tiene una carátula o una escala Vernier.

Mantenimiento y cuidado:

Limpieza regular: Después de cada uso, limpia el transportador con un paño suave y seco para eliminar el polvo, la suciedad y los residuos que puedan acumularse en las escalas y los componentes del instrumento.
Protección contra la corrosión: Para proteger el transportador contra la corrosión, evita el contacto con líquidos corrosivos y la exposición prolongada a la humedad.
Almacenamiento adecuado: Guarda el transportador en su estuche o caja protectora cuando no esté en uso para protegerlo contra daños y evitar la acumulación de polvo y suciedad.
Inspección periódica: Realiza inspecciones regulares del transportador para detectar signos de desgaste, daños o corrosión.
Mantenimiento profesional: Si el transportador presenta problemas o necesita reparaciones, busca la ayuda de un profesional cualificado para garantizar que se realicen las reparaciones de manera adecuada y segura.
